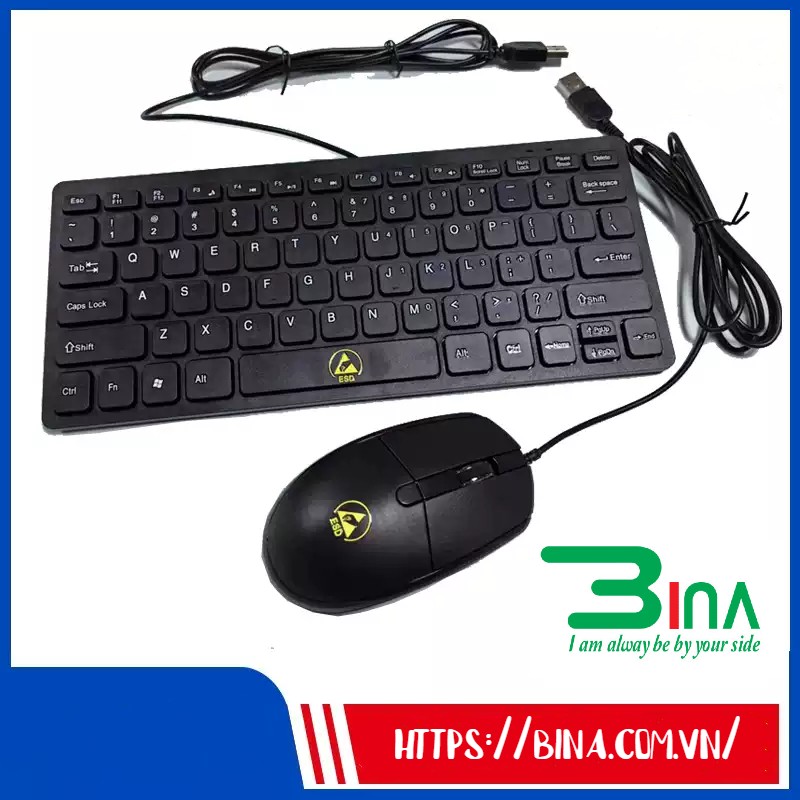

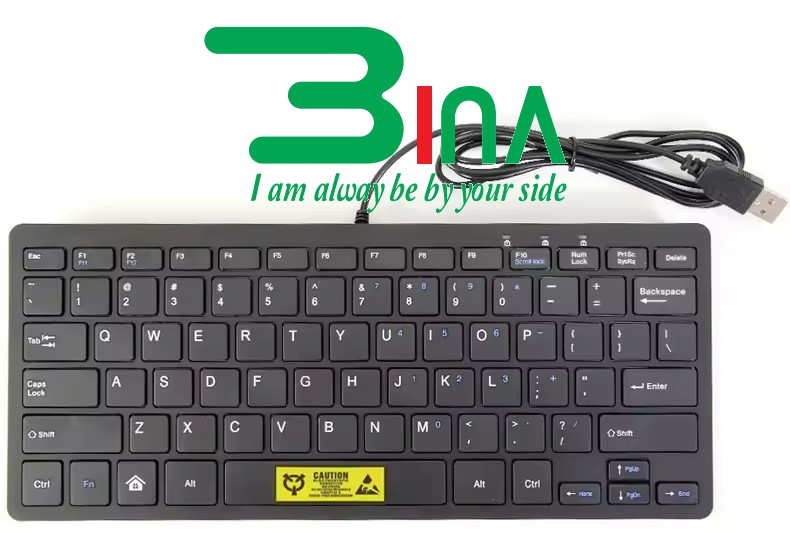

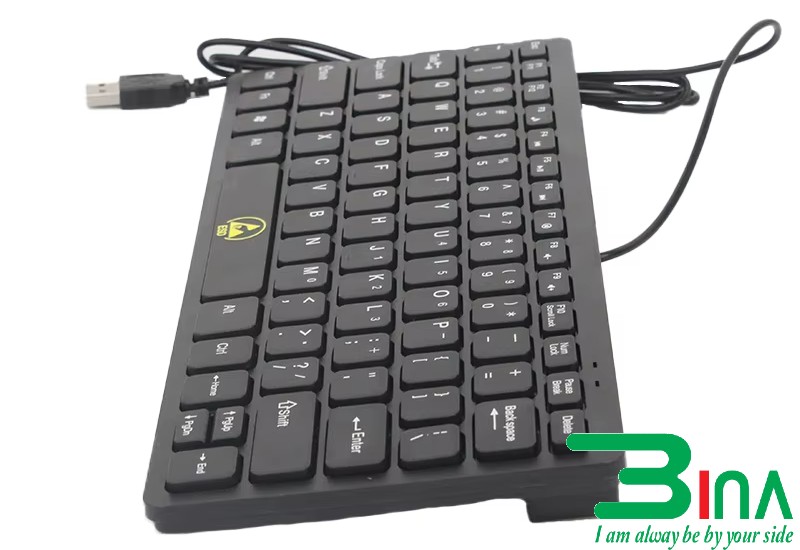

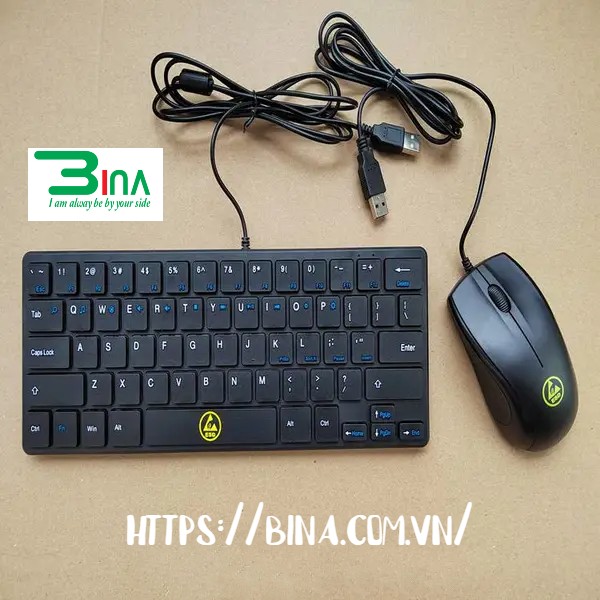

Bàn phím chống tĩnh điện là gì?

Bàn phím chống tĩnh điện (bàn phím ESD) được thiết kế để ngăn ngừa phóng điện tĩnh và thường được sử dụng trong các xưởng sản xuất điện tử, phòng sạch, phòng thí nghiệm hoặc bàn làm việc của các thiết bị có độ chính xác cao. Chúng sử dụng nhựa kỹ thuật chống tĩnh điện (như ESD-ABS) cho vỏ và các phím, với điện trở bề mặt thường được kiểm soát trong phạm vi tiêu tán tĩnh điện từ 10⁵ đến 10⁹ Ω, giúp ngăn ngừa hiệu quả sự cố tĩnh điện của các linh kiện điện tử chính xác.

🛠️ Các thông số và tiêu chuẩn cốt lõi:

1.Điện trở bề mặt: 10⁵ đến 10⁹ Ω
2.Điện áp ma sát: nhỏ hơn 100 V
3.Suy giảm tĩnh điện: giảm từ 1000 V xuống dưới 100 V trong thời gian rất ngắn (thường < 1,0 giây).

☞Xem thêm:

Quy trình sản xuất bàn phím chống tĩnh điện ESD

Quy trình sản xuất cốt lõi của bàn phím chống tĩnh điện (ESD) nằm ở việc ngăn chặn sự phát sinh tĩnh điện ngay tại nguồn hoặc cung cấp đường dẫn an toàn cho sự phóng tĩnh điện. Điều này chủ yếu bao gồm việc pha chế vật liệu chống tĩnh điện, ép phun cấu trúc tích hợp, thiết kế chống tĩnh điện cho PCB và nối đất ở cấp hệ thống. Sau đây là phân tích quy trình có cấu trúc:

1. Các quy trình và luồng cốt lõi:

1.Điều chỉnh chất nền và ép phun: Vỏ trên và vỏ dưới cùng các phím của bàn phím được làm bằng nhựa ABS chống tĩnh điện hoặc nhựa dẫn điện có hàm lượng polymer cao. Chất chống tĩnh điện vĩnh cửu được tích hợp trực tiếp trong giai đoạn ép phun, tránh sử dụng các lớp phủ bề mặt dễ bị mài mòn và đảm bảo chỉ số tĩnh điện không bị ảnh hưởng bởi nhiệt độ và độ ẩm môi trường.
2.Thiết kế chống tĩnh điện (ESD) cho PCB: Một bộ triệt tiêu ESD (điốt TVS) được mắc song song trên bảng mạch in (PCB). Khi điện áp cao tức thời của tĩnh điện đạt đến điện áp đánh thủng, nó nhanh chóng chuyển sang trạng thái điện trở thấp để dẫn điện, đưa dòng điện bất thường xuống đường nối đất và bảo vệ các chip bên trong.
3.Lớp màng dẫn điện và lớp kim loại chắn tĩnh điện: Trong bàn phím màng, một lớp chắn chống tĩnh điện (như màng dẫn điện bằng bột carbon/bột bạc) được thêm vào giữa các mạch ma trận phím; trong bàn phím cơ hoặc bàn phím công nghiệp, một tấm kim loại nối đất thường được sử dụng để cách ly điện tích bên ngoài vỏ.

1. Cao su dẫn điện và khuôn tiếp xúc:

Vòm silicon dưới các phím hoặc cao su dẫn điện của bàn phím điện dung được làm bằng cao su chống tĩnh điện đặc biệt để đảm bảo rằng các điện tích ma sát nhỏ được tạo ra trong quá trình gõ có thể được xả kịp thời.

2. Kiểm soát môi trường sản xuất (Xưởng ESD):

1.Kiểm soát độ ẩm: Các xưởng sản xuất và lắp ráp phải duy trì độ ẩm tương đối từ 40%-60% để tránh môi trường quá khô có thể tạo ra tĩnh điện cao áp.
2.Bảo vệ nhân viên và bàn làm việc: Người vận hành phải mặc quần áo và giày chống tĩnh điện, và đeo dây đeo cổ tay nối đất (thường được nối đất thông qua điện trở 1 megohm). Phải trải thảm chống tĩnh điện và thảm trải bàn trên bàn làm việc của dây chuyền lắp ráp.

3. Tiêu chuẩn kiểm tra sản phẩm hoàn thiện:

Trước khi xuất xưởng, bàn phím phải trải qua kiểm tra khả năng chống phóng điện tĩnh (tham khảo các tiêu chuẩn như IEC 61000-4-2), mô phỏng phóng điện tĩnh do tiếp xúc với người (thường ≥ 4kV) và phóng điện trong không khí (thường ≥ 8kV) để đảm bảo hệ thống không bị lỗi. Dùng vải cotton khô lau một vùng cụ thể trên bề mặt bàn phím và sử dụng máy kiểm tra tĩnh điện để kiểm tra xem điện áp ma sát có đáp ứng các yêu cầu cấp công nghiệp/quân sự hay không (điện trở bề mặt được kiểm soát trong khoảng 10⁵ – 10⁹ Ω).

Ứng dụng bàn phím chống tĩnh điện ESD

Bàn phím chống tĩnh điện (ESD) chủ yếu được sử dụng trong phòng sạch, sản xuất chất bán dẫn, nhà máy quang điện tử và lĩnh vực sản xuất quân sự/hàng không vũ trụ, nơi điện tĩnh rất nhạy cảm. Thông qua cao su dẫn điện, nhựa kỹ thuật chống tĩnh điện đặc biệt hoặc thiết kế tiếp đất bằng kim loại, chúng có thể nhanh chóng xả điện tĩnh từ cơ thể người, ngăn ngừa sự tích tụ điện tích có thể làm hỏng các linh kiện điện tử chính xác (như chip và cảm biến). Các trường hợp ứng dụng chính bao gồm:

1.Ngành công nghiệp bán dẫn và vi điện tử: Trong sản xuất tấm bán dẫn, đóng gói chip và xưởng thử nghiệm, bàn phím chống tĩnh điện ngăn ngừa hư hỏng do tĩnh điện đối với các linh kiện lõi dễ vỡ khi người vận hành tiếp xúc trực tiếp với các bảng mạch PCB hở.
2.Phòng sạch và xưởng tinh chế: Những bàn phím này thường sử dụng các vật liệu chống tĩnh điện đặc biệt (như PET hoặc bảng PVC/PC có thêm chất chống tĩnh điện), không chỉ cung cấp khả năng chống tĩnh điện mà còn chống bụi và nước, đáp ứng các yêu cầu về độ sạch của phòng sạch.
3.Quân sự và hàng không vũ trụ: Đảm bảo rằng các thiết bị có độ chính xác cao, thiết bị định vị và hệ thống điều khiển radar không bị trục trặc nghiêm trọng do nhiễu tĩnh điện hoặc tia lửa điện trong quá trình hoạt động.
4.Khu vực làm việc chống cháy nổ và nguy hiểm: Tại các địa điểm như mỏ than, trạm xăng và kho hóa chất, bàn phím chống tĩnh điện giúp ngăn ngừa hiệu quả nguy cơ khí dễ cháy nổ bốc cháy do tia lửa tĩnh điện. Các tính năng kỹ thuật chính và đường dẫn xả: Bàn phím thường tích hợp mạch xả tĩnh điện, dẫn điện tích xuống đất thông qua dây nối đất chuyên dụng hoặc vỏ dẫn điện, bỏ qua bảng mạch điều khiển trung tâm.
5.Vật liệu đặc biệt: Điện trở suất bề mặt thường được kiểm soát trong khoảng từ 10⁶ đến 10⁹ Ω, cho phép tiêu tán tĩnh điện chậm và an toàn, ngăn ngừa phóng điện tức thời.
6.Bảo vệ vật lý: Các phím và giao diện thường sử dụng các tiêu chuẩn thiết kế bảo vệ ESD đặc biệt của Texas Instruments dành cho ứng dụng ô tô và HMI để tăng cường khả năng chịu điện áp của hệ thống.
